“การใช้เครนสร้างสะพานคอนกรีตขนาดยักษ์ แบบต่อจิ๊กซอว์”(Segmental Construction)
ด่วน! สะพานข้ามแยกกำลังก่อสร้างย่านลาดกระบัง พังถล่มลงพื้น มีผู้บาดเจ็บเพียบ
แทนที่จะหล่อสะพานเป็นชิ้นเดียวยาวๆ บนท้องถนน ซึ่งทำได้ยากและกีดขวางการจราจร เขาใช้เทคนิคที่เรียกว่า “Segmental Construction” หรือการแบ่งสะพานออกเป็นท่อนๆ ดังนี้..
-
แบ่งส่วน (Divide): แบ่งโครงสร้างส่วนบนของสะพานออกเป็นชิ้นส่วนมาตรฐานหลายๆ ชิ้น (เรียกว่า Segment)
-

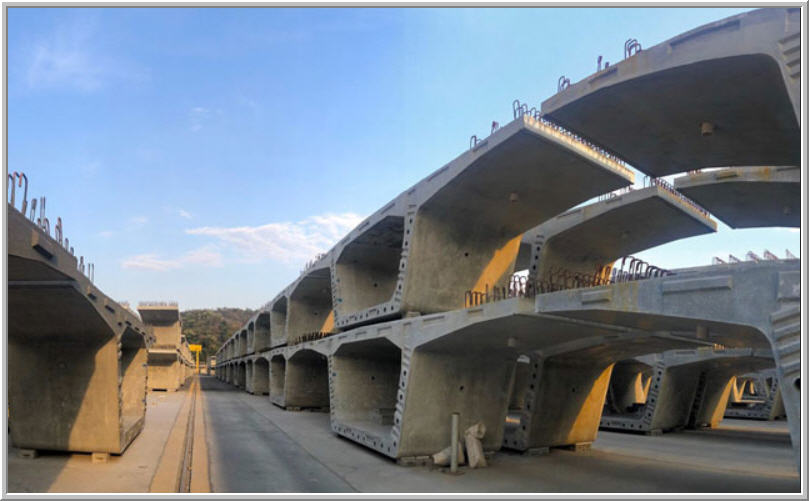

หล่อจากโรงงาน (Prefabrication): ทำชิ้นส่วนเหล่านี้ให้เสร็จจากลานหล่อหรือโรงงานข้างนอก เพื่อควบคุมคุณภาพให้ดีที่สุด
-

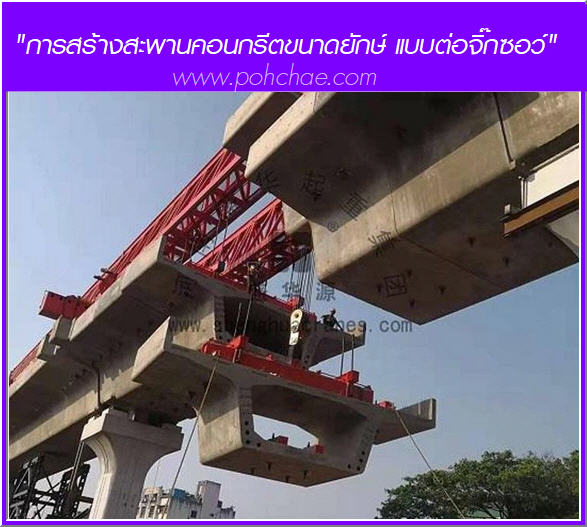

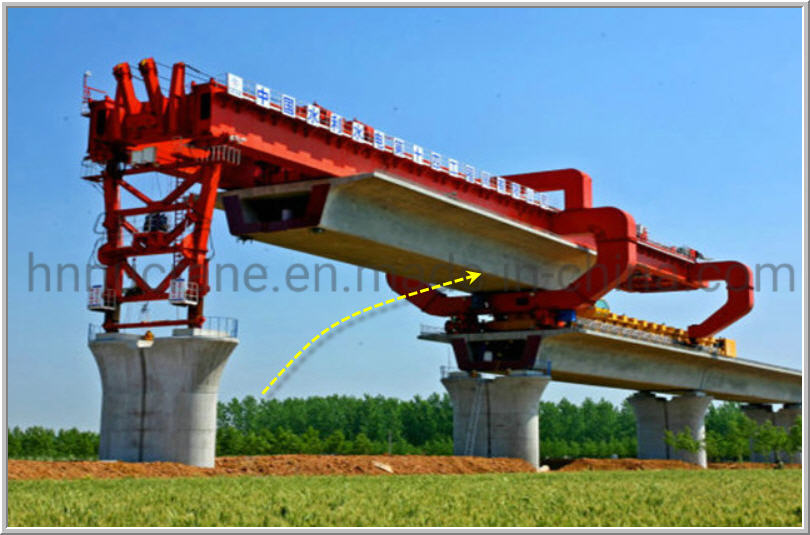

ขนย้ายและประกอบ (Assemble): นำชิ้นส่วนเหล่านั้นมาที่หน้างาน แล้วใช้เครื่องมือพิเศษที่ชื่อว่า Launching Gantry (LG) หรือ “เครื่องยึดคานสะพาน” (ตัวที่คุณกำลังดูอยู่) มายกชิ้นส่วนขึ้นไปแขวนและเรียงต่อกัน
-

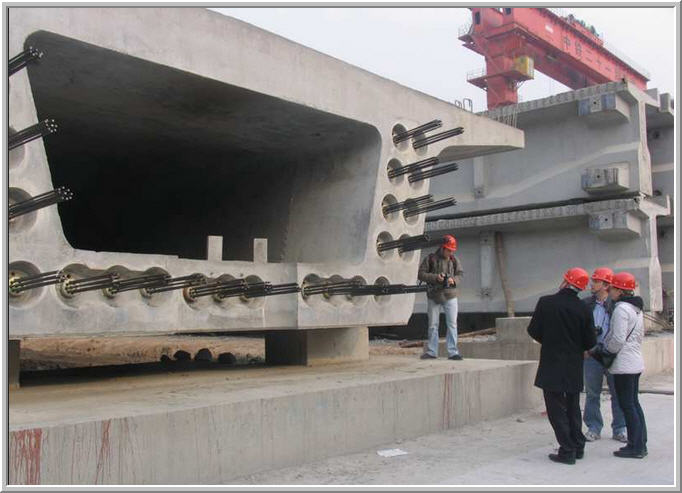

ดึงลวดอัดแรง (Pre-stressing): เมื่อเรียงต่อกันแล้ว เขาจะใช้ลวดเหล็กแรงดึงสูงร้อยผ่านชิ้นส่วนทั้งหมดแล้วดึงให้ตึงเปรี๊ยะ เพื่อให้ชิ้นส่วนจิ๊กซอว์เหล่านั้นบีบอัดเข้าหากันจนกลายเป็นคานสะพานที่แข็งแรงชิ้นเดียว
ตัวอย่างเพื่อให้เห็นภาพชัดเจน:
ให้นึกถึง “การร้อยลูกปัดทำสร้อยคอ” ..
-
ลูกปัดแต่ละเม็ด: คือชิ้นส่วนสะพานที่ทำเสร็จแล้ว (Segments)
-
มือที่จับลูกปัดมาเรียงกัน: คือเครื่อง Launching Gantry (LG) ตัวที่คุณเลือกดูอยู่
-
เชือกที่ร้อยผ่านลูกปัด: คือลวดเหล็กอัดแรง (Pre-stressing)
-
ตอนจบ: เมื่อเราดึงเชือกให้ตึง ลูกปัดที่เคยแยกกันจะถูกบีบอัดเข้าหากันจนกลายเป็นเส้นที่แข็งพอจะยกขึ้นมาได้โดยไม่หลุดออกจากกัน
สรุปสั้นๆ: เครื่องที่ดูอยู่คือ “หุ่นยนต์ตัวช่วยยกและเรียงชิ้นส่วนสะพานสำเร็จรูป” เพื่อให้สร้างสะพานได้เร็วและแม่นยำนั่นเอง
