อิเล็กฯ-ไฟฟ้า » TV SONY KV-HZ34MไฟLEDหน้าเครื่องสีเขียวกระพริบ10ครั้งสักครู่ แดงกระพริบ10ครั้งแล้วดับ.

TV SONY KV-HZ34MไฟLEDหน้าเครื่องสีเขียวกระพริบ10ครั้งสักครู่ แดงกระพริบ10ครั้งแล้วดับ.

5 กันยายน 2017
4789   0



โดย คุณhormok

งานนี้เป็น TV SONY KV-HZ34M65 อาการเปิดเครื่อง ไฟLEDหน้าเครื่องสีเขียวกระพริบ10ครั้งสักครู่จะเป็นสีแดงกระพริบ10ครั้งแล้วดับไปสักพักก็จะกระพริบสีแดงอีก10ครั้งเป็นเช่นนี้ไปเรื่อยๆ




สาเหตุเกิดจากระบบไฟสูง(FBT)ไม่ทำงานหรือ HIGH VOLTAGE PROTECT

ระบบโปรเทคชุดนี้อยู่ที่ IC8004 ขาที่1 จะมีไฟ12 V ออกมา (ถ้าเครื่องปกติไฟจะได้ 0v) ก็จะส่งไปแจ้งที่ IC0001ขาที่ 33 (hv prot)วัดไฟจะได้2.6v (เครื่องปกติจะได้ 0v)

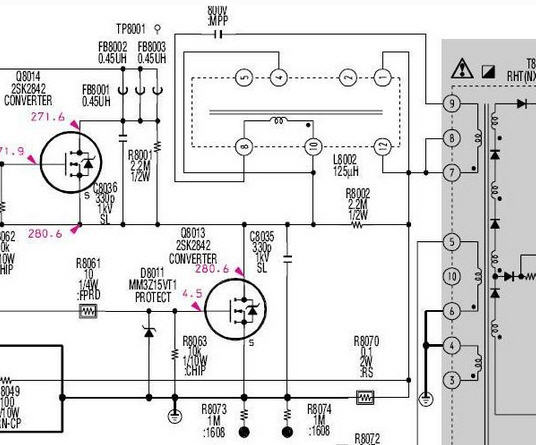

เรามาทำการตรวจสอบของระบบไฟสูงว่าทำไมไม่ทำงาน จากวงจรเราจะพบ ic8002 Q8014 Q8013 ไม่รอช้าเปิดเครื่องทำการวัดไฟที่ Q8014 ขา G =160V D=320V S=158V กับไปวัดที่
Q8013 ขา G=4.5 V D=157 V S=0V

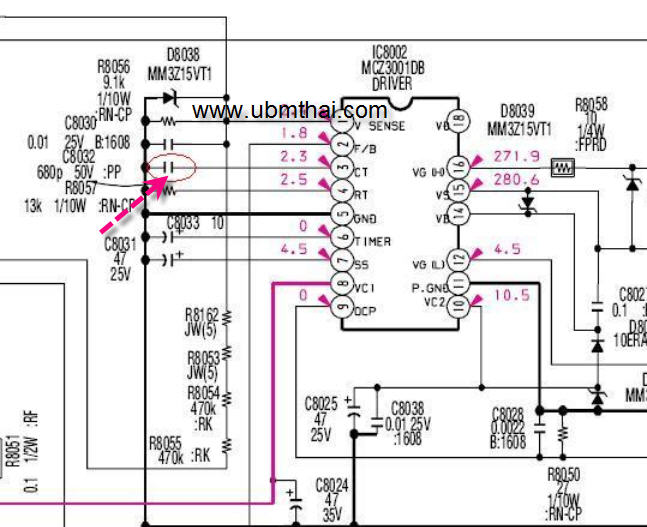

งานนี้วัดไฟอย่างเดียวมีหวังอดตายครับต้องพึ่งสโคป ด้วยครับ ปิดเครื่องเปิดใหม่เอาสโคปวัดสัญญาณที่ q8014 ขา gกับs ว่ามีสัญญาณมาหรือไม่ ฮาๆไม่มีมาเลย แต่ไฟยังมีเหมือนเดิมครับ กับไปตรวจเช็ค ic8002 วัดไฟตามจุดต่างได้ตรงตามวงจรเลย แต่มีอยู่ขาหนึ่งที่ผิดปกติคือขา 3 ไฟได้1v ตรวจเช็ค c8032 ลองวัดดู ท่าทางน่าจะรั่ว ทำการเปลี่ยนใหม่ เสร็จแล้วลองเปิดเครื่อง มีเสียงดังเบาๆตอน FBT ทำงานสักพักหน้าจอก็มีภาพออกมา กับไปวัดไฟที่ic8002 q8014 q8013 ทุกอย่างได้เหมือนเดิม จับสัญญาณที่ q8014 ขา G-S มีสัญญาณมาครับ ปิดเครื่องแล้วทิ้งใว้ 1ช.ม เปิดใหม่ใช้ได้ครับ จากนั้นก็รันเครื่องสัก1วัน อีกวันมาลองเปิดใหม่ใช้ได้เหมือนเดิม
เครื่องนี้กว่าจะซ่อมได้เล่นซะหลายวัน
ต้องขอขอบคุณพี่ๆทุกท่านที่ให้คำแนะนำและข้อมูล ขอบคุณมากครับ.

อ่านเพิ่มเติมได้ที่: www.ubmthai.com/leksoundsmf3/index.php
