รู้จักกับระบบอินเวอร์เตอร์ ของเครื่องปรับอากาศและตู้เย็น (ตอน1)

8 เมษายน 2023
709   0

รู้จักกับระบบอินเวอร์เตอร์ ของเครื่องปรับอากาศและตู้เย็น (ตอน1)

ระบบอินเวอร์เตอร์ (Inverter) เป็นเทคโนโลยีที่ได้พัฒนาขึ้นเพื่อลดการใช้พลังงานไฟฟ้าประมาณ 30-40 % จากเครื่องปรับอากาศธรรมดา (Fix spees) ซึ่งหลักการทำงานจะแตกต่างที่ตัวคอมเพรสเซอร์เป็นหลัก

เนื่องจากเครื่องปรับอากาศธรรมดาจะตัดต่อการทำงานของคอมเพรสเซอร์เพื่อรักษาอุณหภูมิห้องให้ได้ตามต้องการด้วยความเร็วรอบคงที่

แต่ถ้าเป็นเครื่องปรับอากาศอินเวอร์เตอร์ (Inverter) คอมเพรสเซอร์จะลดและเพิ่มความเร็วรอบลงเพื่อรักษาอุณหภูมิให้ได้ตามที่ต้องการจึงทำให้เครื่องปรับอากาศอินเวอร์เตอร์สามารถทำความเย็นได้เร็วมีความเย็นสบายรักษาอุณหภูมิเเม่นยำและเงียบกว่า..

MOSFET (มอสเฟต).. (ตอน1)

ข้อเสียของอินเวอร์เตอร์

หลักการทำงานเเละวิเคราะห์อาการข้อขัดข้องของระบบเครื่องปรับอากาศระบบอินเวอร์เตอร์ ค่อนข้างยากเเละซับซ้อน ต้องใช้ผู้เชี่ยวชาญเป็นกรณีพิเศษ เเละค่าใช้ในการซ่อมเเละเปลี่ยนอะไหล่ค่อนข้างเเพง

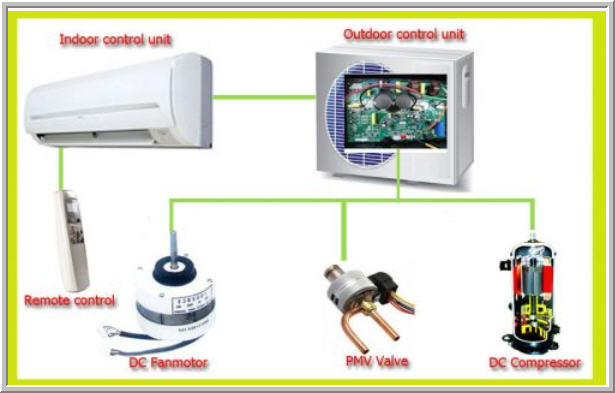

ส่วนประกอบและหลักการทำงาน

1.รีโมทคอนโทรล (Remote control) จะเป็นตัวที่สั่งการทำงานเช่นอุณหภูมิและความเร็วรอบพัดลมที่ต้องการแล้วส่งสัญญาณให้กับหน่วยควบคุมเครื่องภายใน (Indoor control unit)

2.หน่วยควบคุมเครื่องภายใน (Indoor control unit) จะทำหน้าที่รับข้อมูลจากรีโมทคอนโทรล เช่น อุณหภูมิที่ต้องการและความเร็วรอบพัดลมแล้วทำการประมวลผลโดยชุดประมวลผล (MCU: Micro control unit) แล้วส่งสัญญาณไปยังหน่วยควบคุมเครื่องภายนอก (Outdoor control unit) ..

..มอเตอร์พัดลมเครื่องภายนอก (Fan motor outdoor unit) จะทำหน้าที่ในการระบายความร้อนให้แผงระบายความร้อนภายนอก (Condenser) ซึ่งปกติถ้าเครื่องปรับอากาศธรรมดาจะมีความเร็วรอบคงที่โดยจะใช้มอเตอร์กระแสสลับและจะทำงานพร้อมกับตัวคอมเพรสเซอร์

แต่ถ้าเป็นเครื่องปรับอากาศอินเวอร์เตอร์ส่วนใหญ่จะใช้มอเตอร์พัดลมกระแสตรงเนื่องจากสามารถเปลี่ยนแปลงความเร็วรอบได้โดยจะควบคุมโดยชุดคอนโทรลภายนอก (Outdoor control unit)

3.คอมเพรสเซอร์กระแสตรง (DC Compressor) มอเตอร์คอมเพรสเซอร์หรือ DC มอเตอร์ จะทำงานได้ต้องมีอุปกรณ์อิเล็กทรอนิกส์ที่ใช้สำหรับควบคุมความเร็วรอบของมอเตอร์เรียกว่า อินเวอร์เตอร์ (Inverter) ซึ่งจะประกอบด้วยส่วนสำคัญและมีการทำงานดังนี้..

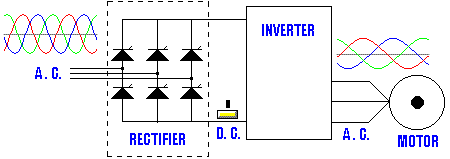

4.1วงจรเรกติไฟเออร์ หรือวงจรเรียงกระแส (Rectifier circuit) : ทำหน้าที่แปลงผันหรือเปลี่ยนจากแรงดันไฟฟ้ากระแสสลับเป็นแรงดันไฟฟ้ากระแสตรง วงจรประกอบด้วย เพาเวอร์ไดโอด 4 ตัว กรณีที่อินพุทเป็นแบบเฟสเดียว หรือมีเพาเวอร์ไดโอด 6 ตัว กรณีที่อินพุตเป็นแบบ 3 เฟส ดังรูป ( สำหรับอินเวอร์เตอร์บางประเภทจะใช้ SCR ทำหน้าที่เป็นวงจรเรกติไฟเออร์ซึ่งทำให้สามารถควบคุมระดับแรงดันในวงจรDC Linkได้)

4.2วงจรเชื่อมโยงทางดีซี (DC Link) คือวงจรเชื่อมโยงระหว่างวงจรเรียกกระแสและวงจรอินเวอร์เตอร์ ซึ่งจะประกอบด้วยแคปปาซิเตอร์ที่มีขนาดใหญ่ พิกัดแรงดัน ไฟฟ้า 400 VDC หรือ 800 VDC โดยขึ้นอยู่กับแรงดันอินพุตว่าเป็นแบบเฟสเดียวหรือ 3 เฟส ทำหน้าที่กรองแรงดันไฟฟ้ากระแสตรงที่ได้จากวงจรเรียงเรกติไฟเออร์ให้เรียบยิ่งขึ้น และทำหน้าที่เก็บประจุไฟฟ้า

ขณะที่มอเตอร์ทำงานเป็นเครื่องกำเนิดไฟฟ้าในช่วงสั้นเนื่องจาการเบรคหรือมีการลดความเร็วรอบลงอย่างรวดเร็ว (สำหรับกรณีที่ใช้งานกับโหลดที่มีแรงเฉื่อยมาก ๆ และต้องการหยุดอย่างรวดเร็ว จะเกิดแรงดันสูงย้อนกับมาตกคร่อมแคปปาซิเตอร์และทำให้ แคปปาซิเตอร์เสียหาย ได้ ดังนั้นในทางปฏิบัติจะมีวงจรชอปเปอร์โดยต่อค่าความต้านอนุกรมกับทรานซิสเตอร์ และต่อขนานกับแคปปาซิเตอร์ไว้ โดยทรานซิสเตอร์จะทำให้ที่เป็นสวิตซ์ตัดต่อควบคุมให้กระแสไหลผ่านค่าความต้านทานเพื่อลดพลังงานที่เกิดขึ้น

4.3วงจรอินเวอร์เตอร์ (Inverter Circuit) คือส่วนที่ทำหน้าที่แปลงผันจากแรงดันไฟฟ้ากระแสตรง (ที่ผ่านการกรองจากวงจรดีซีลิ๊งค์) เป็นแรงดันไฟฟ้ากระแสสลับ วงจรจะประกอบด้วยเพาเวอร์ทรานซิสเตอร์กำลัง 6 ชุด (ปัจจุบันส่วนใหญ่จะใช้ IGBT) ทำหน้าที่เป็นสวิตซ์ตัดต่อกระแสไฟฟ้าเพื่อแปลงเป็นไฟฟ้ากระแสสลับ โดยอาศัยเทคนิคที่นิยมใช้กันทั่วไปคือ PWM (Pule width modulation)

4.4วงจรควบคุม (Control Circuit) จะอยู่ชุดเดียวกันกับวงจรอินเวอร์เตอร์ทำหน้าที่รับข้อมูลจากชุดคอนโทรลภายใน ควบคุมความเร็วรอบคอมเพรสเซอร์ไปทำการประมวลผล และส่งเอาท์พุทออกไปควบคุมการทำงานของทรานซิสเตอร์เพื่อจ่ายแรงดันและความถี่ให้ได้ความเร็วรอบและแรงบิดตามที่ชุดคอนโทรลภายในส่งสัญญาณมา

5.วาล์วควบคุมความดัน (PMV: Pulse motor valve) จะทำหน้าที่ควบคุมการไหลของสารทำความไปยังอิวาพอเรตอร์เพื่อให้สอดคล้องกับความเร็วรอบของคอมเพรสเซอร์  ชุดวาล์วควบคุมความดันจะถูกสั่งงานโดยชุคอนโทรลภายนอก

6.มอเตอร์พัดลมเครื่องภายนอก (Fan motor outdoor unit) จะทำหน้าที่ในการระบายความร้อนให้แผงระบายความร้อนภายนอก(Condenser) ซึ่งปกติถ้าเครื่องปรับอากาศธรรมดาจะมีความเร็วรอบคงที่โดยจะใช้มอเตอร์กระแสสลับและจะทำงานพร้อมกับตัวคอมเพรสเซอร์แต่ถ้าเป็นเครื่องปรับอากาศอินเวอร์เตอร์โดยส่วนจะใช้มอเตอร์พัดลมกระแสงตรงเนื่องจากสามารถเปลี่ยนแปลงความเร็วรอบได้โดยจะควบคุมโดยชุดคอนโทรลภายนอก (Outdoor control unit)…
