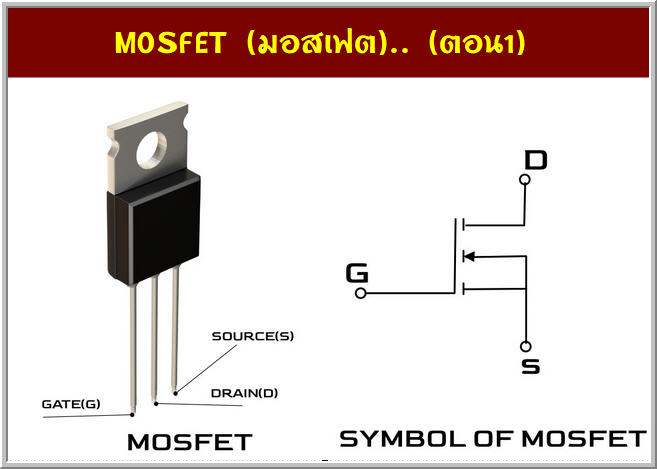

MOSFET (มอสเฟต).. (1)

มอสเฟตจัดเป็นทรานซิสเตอร์ประเภทหนึ่ง ซึ่งย่อมาจากคำว่า metal–oxide–semiconductor field-effect transistor..

โดยขาอินพุทหรือขาเกทสร้างจากสารกึ่งตัวนำด้วยโลหะออกไซด์ และใช้สนามไฟฟ้าในการควบคุมสัญญาณไฟฟ้า


MOSFET จะแบ่งออกเป็น2ประเภทคือ nMOS และ pMOS

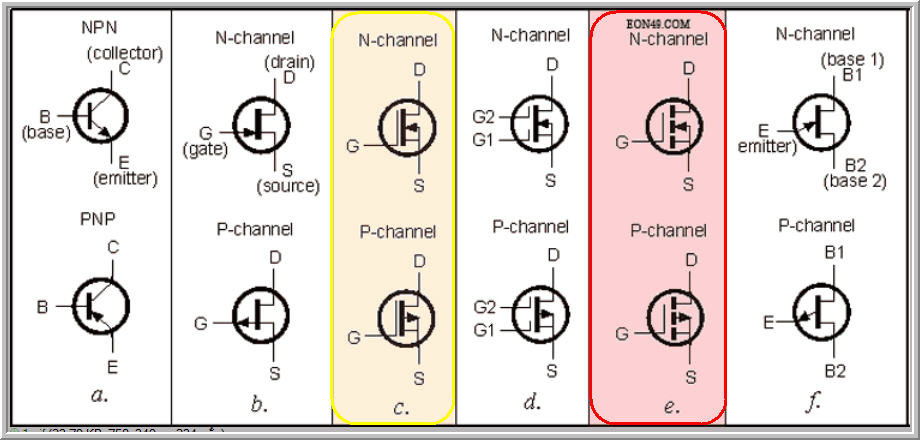

สัญลักษณ์ของ MOSFET ที่เจอบ่อยๆ (ในตารางสีส้มและสีแดง)
ในแถบสีเหลืองเป็นสัญลักษณ์ของมอสเฟตแบบดีพลีชั่น( Depletion)
ในแถบสีเเดงเป็นสัญลักษณ์ของมอสเฟตแบบเอนฮานซ์เมนต์ (enhancement)

ที่ขั้วต่อขาเกทของมอสเฟตจะมีฉนวนกั้นกลาง ดังนั้นขาเกทจึงไม่ถูกต่อเข้าโดยตรงกับชิ้นสารกึ่งตัวนำทำให้อินพุทอิมพิเเดนซ์สูงมาก ทำให้เปิด/ปิดกระแสได้เร็วมาก จึงนิยมนำมาใช้งานในวงจรสวิทชิ่งความถี่สูงที่มีการสูญเสียกำลังงานต่ำ..

แสดงสัญญาณเข้า-ออกของมอสเฟต เมื่อให้โวลท์ไบอัสต่างกัน
