เรื่องน่ารู้ของUSB 2.0 กับ 3.0

2 กรกฎาคม 2017
5276   0



USB ย่อมาจาก Universal Serial Bus เป็นมาตรฐานในการอินเตอร์เฟสกับคอมพิวเตอร์ด้วยการเชื่อมโยงอุปกรณ์ได้ถึง 127 ชิ้น

USB 1.1 มีความเร็วในการรับข้อมูล 1.5,12Mb/s ความเร็วในการส่งข้อมูล 0.19,1.5Mb/s แรงดันไฟฟ้า 5V. 0.5A ปัจจุบันเลิกใช้
USB 2.0 มีความเร็วในการรับข้อมูล 480Mb/s ความเร็วในการส่งข้อมูล 60Mb/s แรงดันไฟฟ้า 5V. 0.5A
USB 3.0 มีความเร็วในการรับข้อมูล 5 Gb/s ความเร็วในการส่งข้อมูล 500Mb/s แรงดันไฟฟ้า 5V. 0.5A

สัญลักษณ์ของ USB2.0 และ  USB3.0

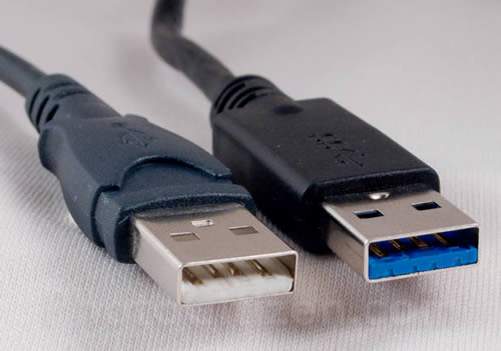

หรือจะสังเกตุจากสีก็ได้  ส่วนมาก..

USB 2.0 จะใช้สีดำ


USB 3.0 จะใช้สีฟ้า

ความเร็วการส่งข้อมูล(ณ พ.ศ. 2558) ..
USB 2.0 สามารถส่งข้อมูลได้ในอัตราความเร็วสูงสุดที่ 480 Mbps
USB 3.0 สามารถส่งข้อมูลได้เร็วสูงสุดที่ 4800 Mbps(4.8 Gbps.)


พอร์ต USB 2.0 มีขั้วทองแดงเพียง 4 Pin เท่านั้น(อยู่ด้านบน)… ส่วนพอร์ต USB 3.0 นั้นมีเพิ่มด้านล่างอีก 5 Pin  รวมทั้งหมด 9 Pin

USB 3.0 นั้นจะมีสายไฟเพิ่มขึ้นจาก USB 2.0 เป็นเท่าตัว คือจาก 4 เส้นเพิ่มเป็น 8 เส้น ดังนั้นเราจึงสังเกตได้ว่า สายของ USB 3.0 นั้นจะหนากว่าสาย USB 2.0 พอสมควร

ทั้ง USB 3.0 และ USB 2.0 นั้น สามารถเสียบกันได้  แต่เมื่อนำUSB 2.0มาเสียบร่วมเมื่อใด  ความเร็วในการรับ-ส่งข้อมูล จะลดลง เหลือเพียง 480 Mbps เท่านั้น.
